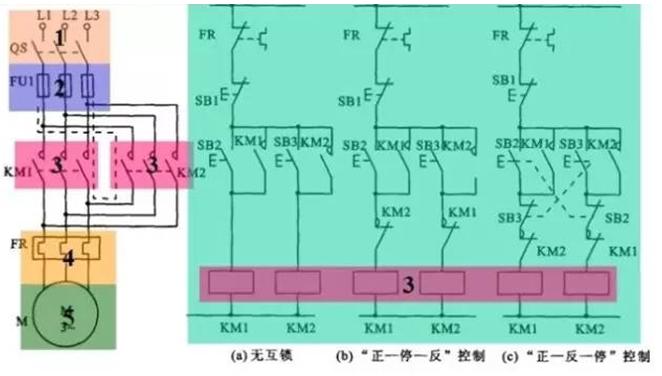

答：将电器元件以展开的形式绘制而成的一种电气控制系统图样，包括所有电器元件的导电部件和接线端点，应详细表达电气系统的基本组成，连接关系和基本原理。便于看图者详细了解产品电气工作原理，用于指导安装、调试与维修，以及为绘制接线图提供依据。
二、电气原理图的基本设计方法有哪些？
答：电气原理电路设计的方法主要有分析设计法和逻辑设计法两种。
三、电气原理图设计的基本步骤有哪些？
答：1、根据选定的方案及控制方法设计系统的原理框图，拟订出各部分的主要技术要求和主要技术参数。
2、根据各部分的要求设计出原理框图中各部分的具体电路。每一部分的设计必须按照主电路、控制电路、辅助电路、联锁与保护、总体检查，反复修改与完善的步骤进行。
3、按照原理框图结构将各部分联成一个整体，增加线号、线色、插件代号，绘制完整原理图。
4、对原理图中选用的电器元件，制订元器件目录清单。
