1.离合器操纵系统原理

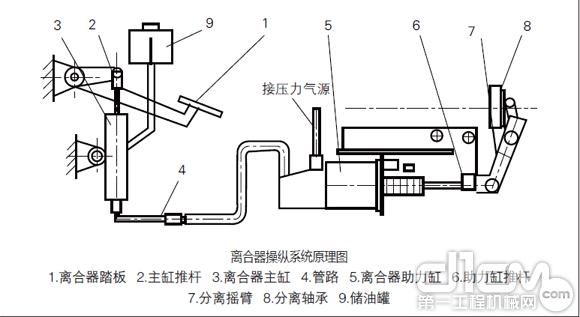

HOYUE系列汽车起重机底盘离合器操纵系统采用液压操纵、气压助力式结构，其原理如附图所示。驾驶员踩下离合器踏板1后，主缸推杆2推动离合器主缸3内的活塞向下移动，离合器主缸3活塞的油封将主缸壁上的回油孔关闭。离合器主缸3内的油液沿管路4进入离合器助力缸5，推动其液动活塞右移，将离合器助力缸5内气室的进气阀打开，压缩空气即进入离合器助力缸5的气室。该压缩空气推动离合器助力缸5气动活塞右移，液动活塞、气动活塞共同推动助力缸推杆6右移，使分离摇臂7逆时针转动，推动分离轴承8左移，从而实现离合器分离。
储油罐9用于给离合器主缸3补油。离合器主缸3、储油罐9等布置在驾驶室的前围处。储油罐9安装在离合器主缸3上，以便加注油液。
