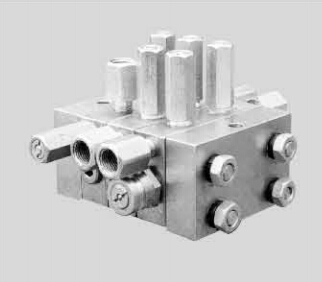

FP、FPX系列单线分配器
一、使用条件
| FP、FPX系列分配器为单线片式分配器，适用于冶金，矿山等机械设备单机干油集中润滑系统，与单线干油泵配合，作为分配润滑脂至润滑点之用。 该系列分配器具有结构紧凑，密封性能好，安装方便，适用范围广，可根据润滑点的不同需油量，定量，无一遗漏地向每个润滑点补充清洁的润滑脂。 |  |
二、技术参数
FP系列 | FPX系列 | ||||
阀芯系列 | 排量ml/每孔每次 | 出油口数 | 阀芯系列 | 排量ml/每孔每次 | 出油口数 |
10T | 0.164 | 2 | 25T | 0.41 | 2 |
10S | 0.328 | 1 | 15S | 0.82 | 1 |
15T | 0.246 | 2 | 50T | 0.82 | 2 |
15S | 0.492 | 1 | 50S | 13.64 | 1 |
20T | 0.328 | 2 | 75T | 1.23 | 2 |
20S | 0.656 | 1 | 75S | 2.46 | 1 |
25T | 0.410 | 2 | 100T | 1.64 | 2 |
25S | 0.820 | 1 | 100S | 3.28 | 1 |
30T | 0.492 | 2 | 125T | 2.05 | 2 |
30S | 0.984 | 1 | 125S | 4.10 | 1 |
35T | 0.574 | 2 | 150T | 2.46 | 2 |
35S | 1.148 | 1 | 150S | 4.92 | 1 |
超压指示器压力系列及涂色
| 工作压力MPa | 5 | 7 | 10 | 12.5 | 15 | 24 |
| 涂色 | 绿 | 青 | 黄 | 白 | 赤 | 橙 |
三、外形结构及尺寸
| 类别 | 名称 | A | B | 中间体个数 | 类别 | 名称 | A | B | 中间体个数 |
| 1 | FP-3分配阀 | 82.1 | 101.6 | 3 | 1 | FPX-3分配阀 | 125.6 | 141.6 | 3 |
| 2 | FP-4分配阀 | 120.5 | 122 | 4 | 2 | FPX-4分配阀 | 154 | 170 | 4 |
| 3 | FP-5分配阀 | 122.9 | 142.4 | 5 | 3 | FPX-5分配阀 | 187.4 | 198.4 | 5 |
| 4 | FP-6分配阀 | 143.3 | 162.8 | 6 | 4 | FPX-6分配阀 | 210.8 | 226.8 | 6 |
| 5 | FP-7分配阀 | 1663.7 | 1836.2 | 7 | 5 | FPX-7分配阀 | 239.2 | 255.2 | 7 |
| 6 | FP-8分配阀 | 184.1 | 203.5 | 8 | 6 | FPX-8分配阀 | 276.6 | 283.6 | 8 |
