一、产品概述和适用范围
高温钢体铝体铜头滑触线由燕尾形铜线和钢质工字形支架按一定长度分相分组构成，用高强度专用绝缘支柱，在室内，室外空间组成各种形式的滑触线，在七十年代就被国外广泛使用，它能在高电压异常高温恶劣环境下充分满足使用要求，它的优良性能已在实际应用中得到证实。
炼钢厂、炼焦厂、煤气厂、水泥厂、造船厂以及码头企业。
“铜头铝导轨”由于铝的轻重量以及高导电性因而非常经济实惠。
“钢性铜导轨”建议用于重负载的额定电流以及潮湿场所。

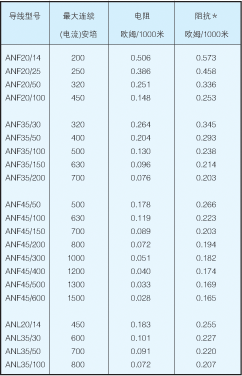

二、技术参数
必须为承受预期的电力负荷提供足够的安培容量：
总安培负载是把标称的额定负载电流总值用负载循环(f ED )和一个非同时操作的不同时率进行折算之后来确定。
起重机电动机的平均负载循环通常在40%到60%之间，取决于应用类型。
当同一滑道上有一台以上起重机时，可以使用一个数值在0.4到0.7之间的不同时率。
举列：
3台起重机，每台的In=300安培
滑道长度：100米（330'）
假定负载循环：60%（ED）
假定不同时率：0.7
每台起重机的安培负载：In×fED=300安培×0.78=234安培
3台起重机的安培负载：234安培×3=702安培
使用时的总安培负载
不同时率为0.7:702安培×=491.4安培
选用的导线：F35/100
：F45/50
其他标准
a、选择导线横面以承受计算机出的总安培负载，并且兼顾到推算出的电压降应该保持在电动机制造商所设定的限度之内。万一电压超出了限度，导线的尺寸和／或馈电点的数目应该能够随之增加。用于非常高的安培负载时，应该有必要配备应急电缆。
b、通过对应用类型及环境类型(诸如：重型负载或者轻型负载的工作、腐蚀、热、湿度、内部标准)的考虑来指定正确的安能刚体导线。
用于推算电压降的公式：
