SDQ-3型手动双梁起重机

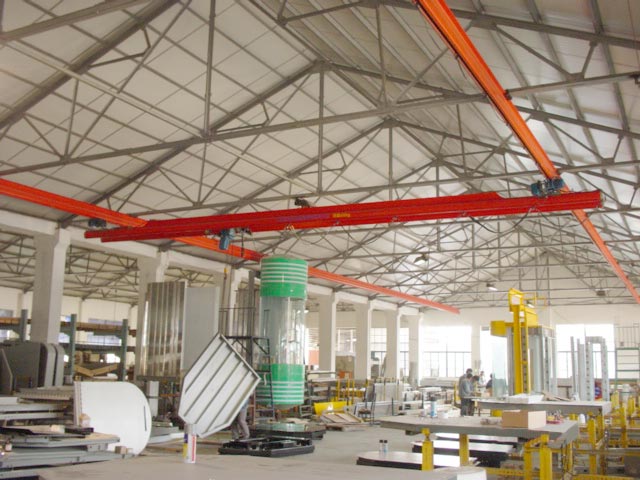

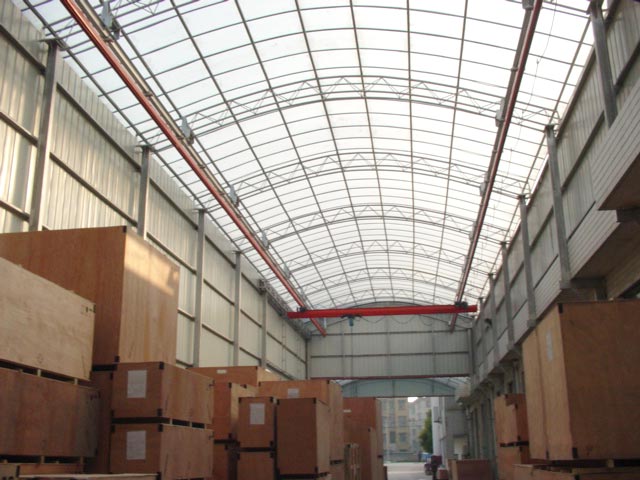

SDQ-3型手动双梁起重机,是利用标准直线段轨道和其他辅助标准件组合而成,主梁两端的小车部分,在与主梁方向垂直的两条平行吊挂4S轨道中运行,双梁与PK型环链电动葫芦配套使用,电动葫芦运行小车可以沿主梁方向运行,这种产品用于平面物料输送,适用于车间,仓库等场地。4S柔性双主梁的悬挂起重机,由于采用了双轨平行式组合梁,增加了主梁的承载能力,因此可适用于较大跨度和较重物料的吊运。
|
500 |
1000 |
2000 |
| L |
8500 |
6000 |
3500 |
| LK |
11044 |
7044 |
4044 |
| L2 |
1177 |
937 |
717 |
| L3 |
507 |
507 |
467 |
| H |
847 |
942 |
1071 |
| h |
733 |
828 |
957 |
| B |
550 |
550 |
650 |
| b |
740 |
740 |
1110 |
| h1 |
155 |
155 |
169 |
| h2 |
338 |
338 |
352 |
| 总重量(kg) |
338 |
335 |
337 |
