钢丝绳索具选用图 |
|
|
|
|
|
|
|

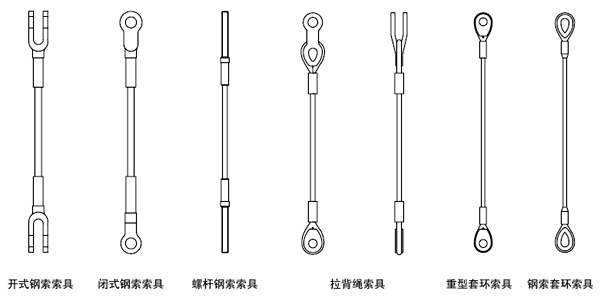

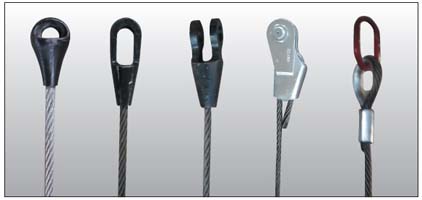

★各种钢丝绳索具 |
|
|
| ★钢丝绳铝合金压制索具 |
钢丝绳索具制作采用铝合金压制技术，可较大的减轻工人的劳动强度，提高生产效率，并可节省钢丝绳耗料10%以上。
采用该项技术可使钢丝绳索具的强度由手编和绳夹的70%提高到95%钢丝绳破断总和。 |
![]() |
钢丝绳铝合金压制接头加工技术参数一览表（单位：mm）
|
接头号 |
钢丝绳直径d |
钢丝总断面积mm2 |
自由环档长度Lb |
压制接头直径D |
|
min |
max |
min |
max |
|
6 |
6.2 |
14.2 |
15.1 |
100 |
150 |
13 |
|
8 |
7.7 |
21.9 |
23.3 |
100 |
150 |
16 |
|
10 |
9.3 |
31.9 |
34.0 |
120 |
200 |
20 |
|
11 |
11.0 |
44.8 |
47.2 |
120 |
200 |
22 |
|
13 |
12.0 |
57.2 |
61.4 |
150 |
250 |
25 |
|
14 |
13.0 |
72.4 |
77.0 |
150 |
250 |
28 |
|
16 |
15.0 |
88.7 |
94.4 |
200 |
300 |
30 |
|
18 |
17.5 |
113.1 |
120.3 |
200 |
350 |
36 |
|
20 |
19.5 |
147.7 |
157.1 |
250 |
400 |
40 |
|
22 |
21.5 |
170.6 |
181.2 |
250 |
400 |
44 |
|
24 |
24.0 |
212.6 |
226.2 |
350 |
500 |
48 |
|
26 |
26.0 |
249.5 |
265.5 |
400 |
600 |
52 |
|
28 |
28.0 |
289.4 |
307.9 |
500 |
600 |
56 |
|
30 |
30.0 |
341.6 |
370.0 |
500 |
700 |
60 |
|
32 |
32.5 |
389.9 |
414.8 |
600 |
800 |
65 |
|
34 |
34.5 |
446.1 |
470.0 |
600 |
900 |
68 |
|
36 |
36.5 |
491.8 |
523.2 |
600 |
900 |
72 |
|
40 |
39.0 |
590.6 |
628.3 |
700 |
1000 |
80 |
|
44 |
43.0 |
682.5 |
726.1 |
700 |
1000 |
88 |
|
48 |
47.5 |
832.9 |
886.0 |
800 |
1200 |
96 |
|
52 |
52.0 |
998.2 |
1061.9 |
800 |
1200 |
104 |
|
56 |
56.0 |
1157.6 |
1231.5 |
1000 |
1500 |
112 |
|
60 |
60.5 |
1351.1 |
1437.4 |
1000 |
1500 |
120 | |
|
说明：
1、铝合金压制接头索具使用强度1700N/mm2以下钢丝绳。
2、索具长度L、钢丝绳规格d、钢丝绳结构由用户确定、自由环档长度Lb仅供参考，我方可根据用户要求制作。
3、加入索具套环、重型套环可延长钢丝绳索具的使用寿命，使得配置更加合理。
4、安全系数根据工况确定，一般为4～6，使用环境温度-40℃～150℃.
5、当接头严重挤伤、裂纹、变形、腐蚀、直径缩小到d的95%时应停止使用。 | |
| ★常用钢丝绳选用表一 |
|
|
|
6X37+FC、6X37+IWR |
6X19+FC、6X19+IWR |
6X19W+FC、6X19W+IWR |
|
直径d |
破断负荷KN |
Kg/100M |
直径d |
破断负荷KN |
Kg/100M |
直径d |
破断负荷KN |
Kg/100M |
|
8.7 |
47.30 |
26.21 |
6.2 |
24.30 |
13.53 |
8.0 |
44.00 |
24.31 |
|
11.0 |
74.00 |
40.96 |
7.7 |
38.00 |
21.14 |
9.2 |
59.70 |
32.70 |
|
13.0 |
106.50 |
58.98 |
9.3 |
54.70 |
30.45 |
11.0 |
80.10 |
43.87 |
|
15.0 |
145.00 |
80.27 |
11.0 |
74.50 |
41.44 |
12.0 |
100.00 |
54.93 |
|
17.5 |
189.50 |
104.8 |
12.5 |
97.30 |
54.12 |
13.5 |
126.00 |
69.16 |
|
19.5 |
239.50 |
132.7 |
14.0 |
123.00 |
68.50 |
14.5 |
151.50 |
82.90 |
|
21.5 |
296.00 |
163.8 |
15.5 |
152.00 |
84.57 |
16.0 |
183.00 |
100.20 |
|
24.0 |
358.00 |
198.2 |
17.0 |
184.00 |
102.3 |
17.5 |
217.50 |
119.20 |
|
26.0 |
426.50 |
235.9 |
18.5 |
219.00 |
121.8 |
19.0 |
250.00 |
137.00 |
|
28.0 |
500.50 |
276.8 |
20.0 |
257.00 |
142.9 |
20.0 |
278.00 |
152.30 |
|
30.0 |
580.50 |
321.1 |
21.5 |
298.00 |
165.8 |
21.5 |
320.50 |
175.50 |
|
32.5 |
666.50 |
368.6 |
23.0 |
342.00 |
190.3 |
22.5 |
360.00 |
197.00 |
|
34.5 |
758.00 |
419.4 |
24.5 |
389.00 |
216.5 |
24.0 |
408.00 |
223.20 |
|
36.5 |
856.00 |
473.4 |
26.0 |
439.50 |
244.4 |
25.5 |
452.00 |
247.40 |
|
39.0 |
959.50 |
530.8 |
28.0 |
492.50 |
274.0 |
27.0 |
505.50 |
276.70 |
|
43.0 |
1185.00 |
655.3 |
31.0 |
608.50 |
338.3 |
30.0 |
613.50 |
335.90 |
|
47.5 |
1430.00 |
792.9 |
34.0 |
736.00 |
409.3 |
32.5 |
732.50 |
400.80 |
|
52.0 |
1705.00 |
943.6 |
37.0 |
876.00 |
487.1 |
35.0 |
852.50 |
466.40 |
|
56.0 |
2000.00 |
1107.4 |
40.0 |
1025.00 |
571.7 |
38.0 |
1000.00 |
547.90 |
|
60.5 |
2320.00 |
1284.3 |
43.0 |
1190.00 |
663.0 |
40.0 |
1110.00 |
609.20 |
|
65.0 |
2665.00 |
1474.3 |
46.0 |
1365.00 |
761.1 |
|
|
|
|
|
说明：
1、表中所列钢丝绳强度按1670N/mm2，常用钢丝绳强度有1570、1670、1770、1870、1960N/mm2，安全系数一般取6，静态张拉的钢丝绳安全系数可取3～4.
2、表中所列破断负荷为纤维芯FC钢丝破断拉力总和，金属芯IWR钢丝破断拉力总和≈纤维芯的1.08倍，钢丝破断拉力总和=钢丝绳最小破断拉力X1.283（金属芯IWR）
3、表中所列Kg/100M值为纤维芯FC钢丝绳理论重量，实际纤维芯FC钢丝绳重量为该值的1.05，实际金属芯IWR钢丝绳重量为该值的1.155. | |
| ★常用钢丝绳选用表二 |
|
|
|
18×7+FC、18×7+IWR |
18×19+FC、18×19+IWR |
6T(25)+FC、6T(25)+IWR
6T(29)+FC、6T(29)+IWR |
|
直径d |
破断负荷KN |
Kg/100M |
直径d |
破断负荷KN |
Kg/100M |
直径d |
破断负荷KN |
Kg/100M |
|
6.0 |
26.9 |
14.80 |
8 |
35.0 |
25.00 |
14.0 |
134.00 |
72.97 |
|
7.5 |
42.0 |
23.12 |
9 |
44.3 |
31.60 |
15.5 |
165.00 |
89.99 |
|
9.0 |
60.5 |
33.30 |
10 |
54.7 |
39.00 |
17.0 |
199.50 |
108.80 |
|
10.5 |
82.3 |
45.32 |
12 |
78.8 |
56.20 |
18.5 |
238.50 |
130.00 |
|
12.0 |
107.5 |
59.19 |
14 |
107.0 |
76.40 |
20.0 |
280.00 |
152.40 |
|
13.5 |
136.0 |
74.91 |
16 |
140.0 |
99.80 |
21.5 |
322.50 |
175.70 |
|
15.0 |
168.0 |
92.48 |
18 |
177.0 |
126.00 |
23.0 |
370.50 |
201.60 |
|
16.5 |
203.0 |
111.90 |
20 |
219.0 |
156.00 |
24.5 |
421.00 |
229.30 |
|
18.0 |
242.0 |
133.20 |
22 |
265.0 |
189.00 |
26.0 |
475.50 |
258.80 |
|
19.5 |
284.0 |
156.30 |
24 |
315.0 |
225.00 |
28.0 |
536.00 |
291.90 |
|
21.0 |
329.5 |
181.30 |
26 |
370.0 |
264.00 |
31.0 |
661.50 |
360.00 |
|
22.5 |
378.0 |
208.10 |
28 |
429.0 |
306.00 |
34.0 |
799.50 |
435.10 |
|
24.0 |
430.0 |
236.80 |
30 |
492.0 |
351.00 |
37.0 |
950.00 |
517.20 |
|
25.5 |
485.5 |
267.30 |
32 |
560.0 |
399.00 |
40.0 |
1110.00 |
606.60 |
|
27.0 |
544.5 |
299.60 |
34 |
633.0 |
451.00 |
43.0 |
1290.00 |
702.80 |
|
30.0 |
672.5 |
369.90 |
36 |
709.0 |
505.00 |
46.0 |
1480.00 |
806.40 |
|
33.0 |
813.5 |
447.60 |
40 |
876.0 |
624.00 |
|
|
|
|
36.0 |
968.5 |
532.70 |
44 |
1060.0 |
755.0 |
|
|
|
|
39.0 |
1135.0 |
625.20 |
46 |
1150.0 |
825.00 |
|
|
|
|
42.0 |
1315.0 |
725.00 |
48 |
1260.0 |
899.00 |
|
|
|
|
45.0 |
1510.0 |
332.30 |
50 |
1360.0 |
975.00 |
|
|
| |
|
*表中所列破断负荷为1670N/mm2的纤维芯钢丝绳的钢丝破断总和 |
|
| |
| ★常用钢丝绳选用表三 |
|
|
|
6×36SW+FC、6×36SW+IWR |
6×61+FC、6×61+IWR |
8×61+FC、8×61+IWR |
|
直径d |
破断负荷KN |
Kg/100M |
直径d |
破断负荷KN |
Kg/100M |
直径d |
破断负荷KN |
Kg/100M |
|
21.5 |
320.50 |
174.50 |
40 |
806 |
578 |
60 |
1625 |
1282 |
|
23.0 |
366.50 |
199.70 |
44 |
976 |
699 |
64 |
1861 |
1458 |
|
25.0 |
428.50 |
233.40 |
48 |
1160 |
832 |
66 |
1979 |
1551 |
|
26.5 |
483.50 |
263.10 |
52 |
1360 |
976 |
68 |
2100 |
1646 |
|
28.5 |
559.50 |
304.60 |
56 |
1580 |
1130 |
70 |
2226 |
1744 |
|
30.0 |
637.50 |
346.90 |
60 |
1816 |
1300 |
72 |
2355 |
1846 |
|
32.0 |
702.00 |
382.00 |
64 |
2066 |
1479 |
76 |
2624 |
2058 |
|
34.0 |
793.00 |
431.70 |
68 |
2332 |
1669 |
80 |
2907 |
2278 |
|
35.5 |
883.50 |
480.70 |
72 |
2614 |
1871 |
84 |
3205 |
2512 |
|
39.5 |
1060.00 |
577.90 |
76 |
2913 |
2085 |
88 |
3518 |
2757 |
|
42.5 |
1260.00 |
686.00 |
80 |
3228 |
2310 |
90 |
3679 |
2884 |
|
46.5 |
1465.00 |
798.60 |
84 |
3559 |
2547 |
92 |
3845 |
3013 |
|
49.5 |
1715.00 |
933.60 |
88 |
3906 |
2796 |
96 |
4186 |
3281 |
|
53.0 |
1930.00 |
1052.50 |
92 |
4269 |
3055 |
100 |
4542 |
3560 |
|
|
|
|
96 |
4648 |
3327 |
104 |
4913 |
3850 |
|
|
|
|
100 |
5043 |
3610 |
108 |
5298 |
4152 |
|
|
|
|
104 |
5455 |
3904 |
110 |
5496 |
4308 |
|
|
|
|
108 |
5882 |
4210 |
112 |
5698 |
4466 |
|
|
|
|
112 |
6326 |
4528 |
114
|
5903 |
4626 | |
|
*表中所列破断负荷为1670N/mm2的纤维芯钢丝绳的钢丝破断总和 | |
