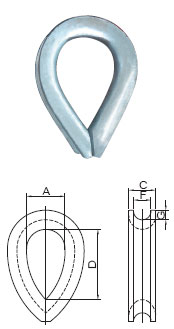

钢丝绳普通套环

技术参数表

产品代号	适用钢丝直径	主要尺寸：mm
产品代号	适用钢丝直径	F	C	A	D	G
GH2301	16	18.4	28	40	72	8.8
GH2302	18	20.7	31.5	45	81	9.9
GH2303	20	23.0	35	50	90	11.0
GH2304	22	25.3	38.5	55	99	12.1
GH2305	24	27.6	42	60	108	13.2
GH2306	26	29.2	45.5	65	117	14.3
GH2307	28	32.2	49	70	126	15.4
GH2308	32	36.8	56	80	144	17.6
GH2309	36	41.4	63	90	162	19.8
GH2310	40	46.0	70	100	180	22.0
GH2311	44	50.6	77	110	198	24.2
GH2312	48	55.2	84	120	216	26.4
GH2313	52	59.8	91	130	234	28.6
GH2314	56	64.4	98	140	252	30.8
GH2315	60	69.0	105	150	270	33.0

★索具套环

技术参数表

产品代号	规格	主要尺寸：mm
产品代号	规格	F	C	A	B	D	G
GH2321	WT12	13	18	30	56	60	7
GH2322	WT14	15	21	35	65	70	8
GH2323	WT16	18	24	40	74	80	9
GH2324	WT18	20	27	45	83	90	10
GH2325	WT20	22	30	50	92	100	11
GH2326	WT22	24	33	55	101	110	12
GH2327	WT25	28	38	62	115	125	14
GH2328	WT28	31	42	70	129	140	15.5
GH2329	WT32	35	48	80	147	160	17.5
GH2330	WT36	40	54	90	166	180	20
GH2331	WT40	44	60	100	184	200	22
GH2332	WT45	50	68	112	207	225	25
GH2333	WT50	55	75	125	231	250	28
GH2334	WT56	62	84	258	258	280	31
GH2335	WT63	69	94	291	291	315	35

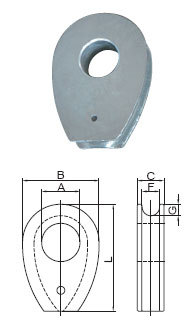

★钢丝绳重型套环

技术参数表

产品代号	适用钢丝直径	主要尺寸：mm
产品代号	适用钢丝直径	F	C	A	B	L	G
GH2341	16	18.4	28	40	80	112	12
GH2342	18	20.7	31.5	45	90	126	13.5
GH2343	20	23.0	35	50	100	140	15
GH2344	22	25.3	38.5	55	110	154	16.5
GH2345	24	27.6	42	60	120	168	18
GH2346	26	29.9	45.5	65	130	182	19.5
GH2347	28	32.2	49	70	140	196	21
GH2348	32	36.8	56	80	160	224	24
GH2349	36	41.4	63	90	180	252	27
GH2350	40	46.0	70	100	200	280	30
GH2351	44	50.6	77	110	220	308	33
GH2352	48	55.2	84	120	240	336	36
GH2353	52	59.8	91	130	260	364	39
GH2354	56	64.4	98	140	280	392	42
GH2355	60	69.0	105	150	300	420	45

★楔形接头

技术参数表

产品代号	适用钢丝直径d	主要尺寸：mm					自重Kg
产品代号	适用钢丝直径d	A	B	D	R	H	自重Kg
GH2406	6	29	13	16	20	90	0.9
GH2408	8	31	15	18	22	100	1.2
GH2410	10	38	18	20	25	120	1.5
GH2412	12	44	20	25	30	155	2.5
GH2414	14	51	23	30	35	180	4
GH2416	16	60	26	34	42	200	6.2
GH2418	18	64	28	36	44	220	9
GH2420	20	72	30	38	47	240	10.5
GH2422	22	76	32	40	52	250	14
GH2424	24	83	35	50	60	270	17
GH2426	26	92	38	55	65	290	22
GH2428	28	94	40	60	70	305	27
GH2432	32	110	44	65	77	370	38
GH2436	36	122	48	70	85	400	58
GH2440	40	140	55	75	90	450	74
GH2444	44	140	60	80	90	480	82
GH2448	48	144	65	85	95	500	88
GH2453	53	162	70	90	100	540	110
